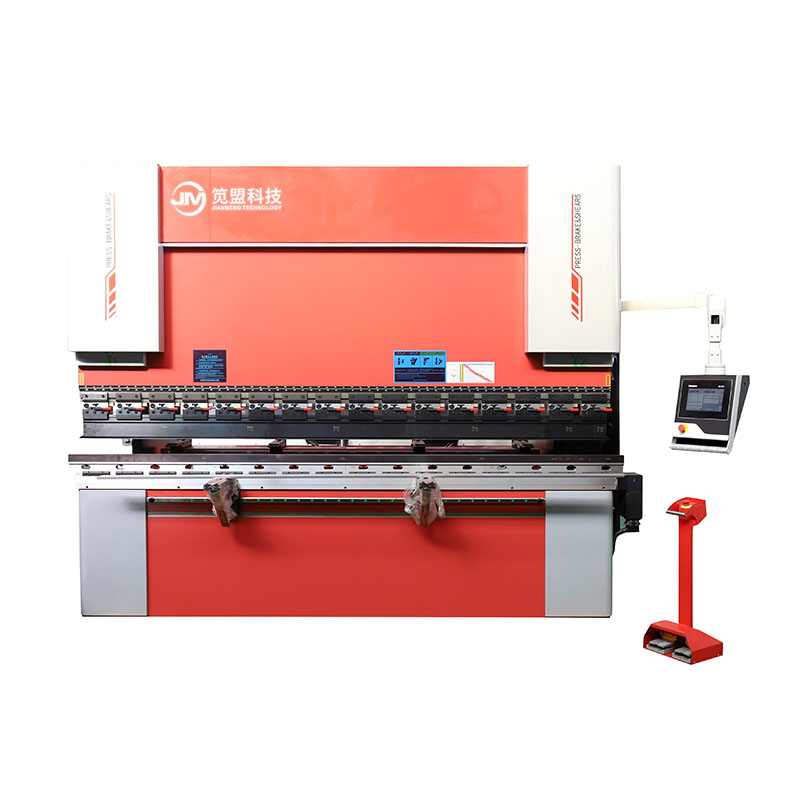

La plegadora hidráulica fabricada por el fabricante chino JM es la mejor opción para que la empresa nueva ahorre dinero o para cualquiera que quiera utilizar la máquina de forma sencilla.

Modelo de máquina y número de ejes de control.

Número de ejes de control: 4+1

Función de interfaz de manipulador de flexión inteligente reservada

Configuración principal de la máquina.

Cuerpo especial de máquina electrohidráulica WE67K, tratamiento de envejecimiento y normalización.

El tope trasero está equipado con un servomotor de alto rendimiento y un husillo de bolas.

Sistema CNC totalmente integrado DELEM-DA53T holandés estándar.

1 juego de moldes superior e inferior estándar del mismo tonelaje (los moldes inferiores están diseñados según los productos doblados).

Principales accesorios importados de Prensa plegadora hidráulica

- Sistema CNC: Países Bajos DELEM

- Sistema hidráulico: Rexroth

- Regla de rejilla: GIVI

- Bomba de aceite de alta presión: SUNNY

- Aparatos de baja tensión: Schneider

- Junta de tubería de aceite: DEGUO

- Sello: Parker

Principales parámetros técnicos de la máquina:

Características de la estructura de la máquina y configuración estándar.

El bastidor está soldado en acero, eliminando tensiones internas mediante normalización y vibración de alta frecuencia, garantizando la precisión general de la máquina herramienta, teniendo la mejor rigidez, excelente capacidad antitorsión y antivuelco. La placa del banco de trabajo más gruesa y el control deslizante más grueso hacen que la máquina sea muy rígida. Por lo tanto, al doblar, la deformación del deslizador y del banco de trabajo es muy pequeña y la pieza de trabajo tiene una linealidad y uniformidad de ángulo excelentes.

Utilice una máquina fresadora y taladradora de pisos grande y un método de mecanizado de una sola vez después de la soldadura integral para realizar un mecanizado de precisión para garantizar la precisión del mecanizado.

Características técnicas de los equipos de Prensa Plegadora Hidráulica

Se adopta el sistema hidráulico especial (sistema de control de sincronización servo proporcional electrohidráulico) de la máquina dobladora Rexroth en Alemania. El sistema es un sistema de control de posición, de tipo circuito cerrado. Detecta dinámicamente el error de sincronización del bloque deslizante a través de la regla de rejilla. La servoválvula electrohidráulica del sistema de control numérico corrige el error de sincronización del bloque deslizante, de modo que el bloque deslizante siempre pueda mantenerse paralelo al banco de trabajo bajo la condición de carga parcial completa. La precisión sincrónica del bloque deslizante es ≤±0,02 mm.

El sistema de control numérico controla el tamaño de apertura de la válvula proporcional, y la válvula proporcional regula la entrada de aceite de los cilindros de aceite izquierdo y derecho. Los ejes Y1 e Y2, los lados izquierdo y derecho del bloque deslizante, están equipados respectivamente con la escala de rejilla lineal de alta precisión GIVI (Y1-Y2) de la empresa europea ATEK, que se utiliza para medir la distancia exacta entre el bloque deslizante. bloque y el banco de trabajo. La escala de rejilla y la columna están conectadas de forma suave y la deformación de la columna no afectará el posicionamiento. Los datos de posición se devuelven inmediatamente al sistema CNC, que puede calcular la señal de control de la servoválvula de salida (S1-S2). Por lo tanto, la precisión de posicionamiento del control deslizante es ≤±0,02 mm.
